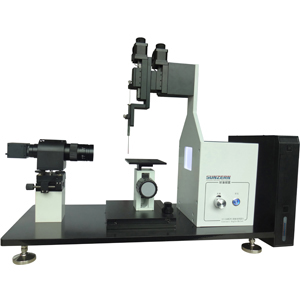

SZ-CAMB3静态接触角测量仪

2021-10-20 10:34  点击量:

放置地点:表面改性室  电力大楼0526

生产厂家:上海轩准仪器有限公司

型号:SZ-CAMB3



【符合标准】

GB/T 23436-2009 汽车风窗玻璃清洗液

GB/T 24368-2009 玻璃表面疏水污染物检测 接触角测量法

GB/T 24622-2009 绝缘子表面润湿性测量导则

GB/T 30693-2014 塑料薄膜与水接触角的测量

SY/T 5153-2007 油藏岩石润湿性测定方法

YC/T 424-2011 烟用纸表面润湿性能的测定 接触角法

ISO 15989-2004 塑料 薄膜和薄板 电晕处理薄膜的水接触角测量

BS ISO 27448-2009 精细陶瓷(高级陶瓷、高级工艺陶瓷)—半导体光催化材料的自洁性能用试验方法—水接触角的测量

ASTM C 813-1990(2004)使用接触角测量法对玻璃表面疏水污染物进行检测的标准试验方法

ASTM D 724-1999(2003)纸的表面可润湿性的标准试验方法(接触角法)

ASTM D 5725-1999(2008)使用自动接触角测试仪测定覆盖材料表面湿润度和吸收性的标准试验方法

ASTM D 5946-2009 使用水触角测量仪进行电晕处理聚合物薄膜的标准试验方法

ASTM D 7334-2008(2013)使用前进接触角测量涂层、基板和颜料表面可湿性的标准试验方法

ASTM D 7490-2013 使用接触角测量固体涂层、基板和颜料的表面张力的标准试验方法

ASTM G 205-2010 确定原油的腐蚀性的标准指南

TAPPI T 458 CM-2004 纸张表面的润湿性(接触角法)


【选型指南】

仪器型号

SZ-CAMB1

SZ-CAMB2

SZ-CAMB3

滴液系统

滴液方式

手动旋钮式

点动开关式

软件控制自动式

最小滴液量


2μl/

0.1μl/

滴液精度

±1μl

±0.5μl

±0.05μl

主机尺寸

W680×D280×H500mm

W745×D280×H440mm

W680×D280×H560mm

主机重量

22kg

25kg

35kg

电源要求

1 AC220V 50HZ

1 AC220V 50HZ

1 AC220V 50HZ



【技术指标】

技术项目

功能指标

指标特点

1.接触角

分析算法:量高法、量角法、圆环法、椭圆法、切线法、Y-L

手动分析功能和自动分析功能可自由切换

具有左接触角、右接触角和平均接触角分开测试和比较功能

具有凹面、凸面、弧面、超亲水、超疏水等特殊表面分析功能

具有不规则形、非轴对称本征接触角的分析功能

具有自动分析接触角变化过程的批处理测试功能

测量范围:0°~180°

测量精度:±0.1°

分辨率:0.001°

提供标定块,可随时进行全量程校准,保证接触角测量精度在误差范围之内

2.表面/界面
张力测量

分析算法:手动法、自动法

手动分析功能和自动分析功能可自由切换

具有自动分析张力动态变化过程的批处理测试功能

测量范围:0.012000mN/m

测量精度:±0.1%

测量分辨率:0.001mN/m

校准表面张力推荐采用测量在不同温度下蒸馏水的表面张力值

校准界面张力推荐采用测量在不同温度下正丁醇(或苯)与水的界面张力值

3.表面能估算

估算模型Fowkes、扩展FowkesOwens-Wendtvan OSSWu调和平均法、状态方程法

可分别应用于极性、非极性、低能和高能等固体表面的分析

可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、路易斯酸分量、路易斯碱分量等

液体数据库:预置37种常用液体表面张力及其分量数据

数据可直接调入用于表面能估算

液体库数据可自行添加、删除和修改

4.润湿性分析

粘附功、铺展系数和粘附张力

通过导入液体的表面张力和对固体的接触角可分析该液体对该固体的润湿程度

5.数据管理

通过试验模板保存试验信息、试验数据和图片

新建的试验模板保存后可重复调入使用

保存的试验数据和图片一一对应,查找方便

可对试验数据进行修改、删除和调入再分析等

试验数据可标注于图片上,并随图片一起保存

试验结果可导出至WordExcelPDF

6.图像拍摄

单张拍摄、连续拍摄、图片回放和视频录制

可设定帧率连拍或以相机最大帧率高速连拍,并可自动回放所有连拍的图片

可选择采用相机外觖发功能自动拍摄,时间无滞后

可将固—液—气三相动态变化过程录制成视频,用于回放观察和过程演示等

7.光学成像系统

相机:300万像素、帧率36/

镜头:0.74.5×连续变倍、工作距离100mm

调焦范围:±12.5mm;调焦精度:0.25mm

水平和俯仰调整范围:±2°

背光源:LED冷光源+遮光板,亮度无极调节

拍摄部分具有水平调整和俯仰调整的功能

调焦时软件自动检测清晰度,消除人为误差

拍摄时画面流畅,成像轮廓清晰、不失真

自动拟合时轮廓识别率可达亚像素级别

8.样品台

台面尺寸:X100×Y110mm

移动行程:X86×Y100×Z50mm

移动方式:手动旋钮式

前后、左右和上下闭合式移动结构,移动平稳、不晃动






相关下载链接:

设备说明书

软件下载
