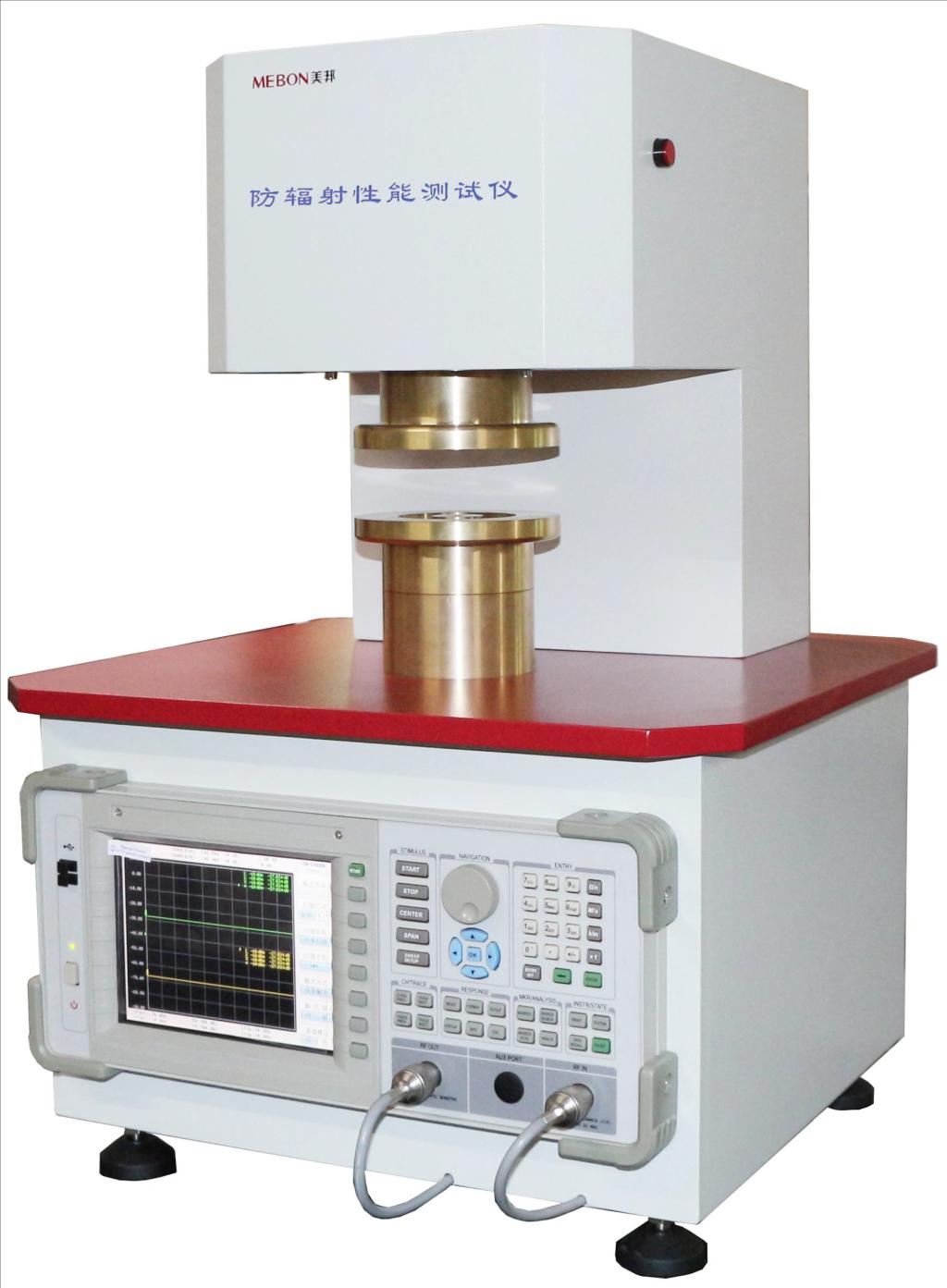

YG913防辐射性能测试仪

2021-10-18 16:53  点击量:

放置地点:印染分析室  电力大楼0639

生产厂家:泉州市美邦仪器有限公司

型号:YG913



【适用范围】

用于纺织品、塑料布、金属薄板、非导电材料表面涂层或镀层、金属网、导电膜、导电玻璃、导电介质板等电磁屏蔽材料的电磁屏蔽效能的测试(法兰同轴法)。

【相关标准】

GB/T 23326 不锈钢纤维与棉涤混纺电磁波屏蔽本色布

GB/T 25471 电磁屏蔽涂料的屏蔽效能测量方法

SJ 20524 材料屏蔽效能的测量方法ASTM 4935 等

【技术参数】

1、信号源

测试频率范围:300KHz~3000MHz

频率稳定度:≤±5×10-6

频率分辨率:1Hz

信号纯度:≤-65dBc/Hz(偏10KHz)

输出电平:-45dBm~+10dBm

电平准确度:≤±1.5dB(25℃±5℃、-45dBm~+5dBm)

谐波抑制比:≥30dB(1MHz~3000MHz)、≥25dB(300KHz~1MHz)

方向性:≥50dB(矢量校准后)

功率扫描:-8dBm~+5dBm

系统阻抗:50 欧姆

2、接收机

频率范围:300KHz~3000MHz

分辨率带宽:100Hz~20KHz

动态范围:≥95dB(RBW=1KHz)

输入电平:+10dBm

输入损坏电平:+20dBm(直流+25V)

端口:驻波比≤1.2

3、相位特性

相位分辨力:0.01°

相位轨迹噪声:0.5° @RBW=1KHz, 1° @RBW=3KHz(25℃±5℃,0dBm)

4、试样尺寸

圆形:直径180mm~200mm

方形:180mm×180mm~200mm×200mm

试样厚度:0~5mm

【仪器原理】

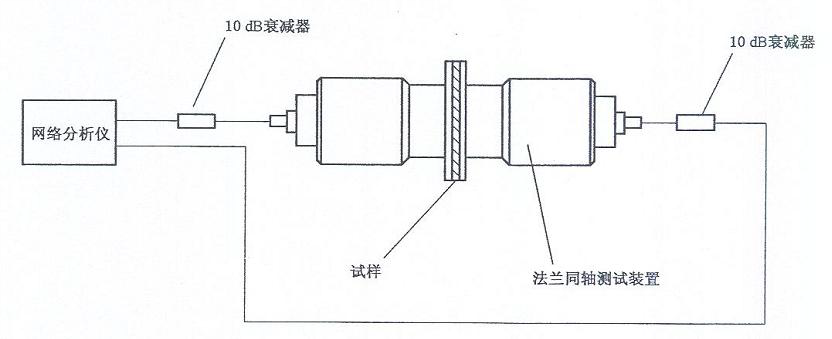

结构图

1、屏蔽效能(SE)

在同一激励电平下,有屏蔽材料与无屏蔽材料时所接收到的功率或电压之比的对数;公式如下:

VO—无屏蔽材料时的接收电压;

VI—有屏蔽材料时的接收电压;

PO—无屏蔽材料时的接收功率;

PI—有屏蔽材料时的接收功率;

2、测试过程

按标准GB/T 25471-2010 要求,取裁试验和调湿后;先用参考试样在多频率点进行测量,在每个频率记录接收值PO(或VO ),再换上测量试样在多频率点进行测量,在每个频率记录接收值PI(或VI);用上面公式计算屏蔽效能。



相关下载链接:

设备说明书
